    高精度数据采集分析仪

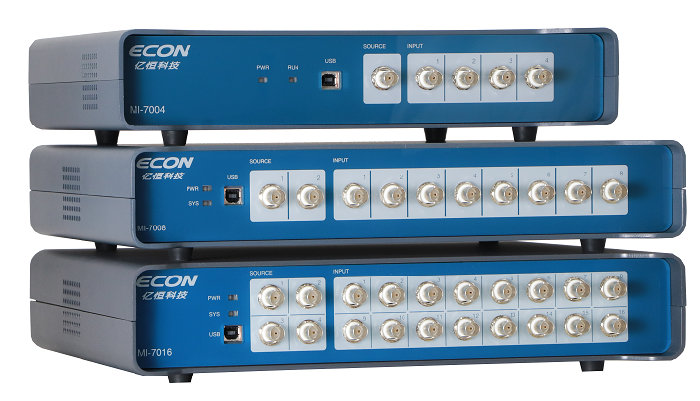

    MI-7000 系列数据采集与分析仪集成了最新 DSP 并行处理技术、低噪声设计技术和高速数据传输技术。它将综合数据采集和实时信号分析最大限度的利用多 DSP 并行处理技术,在进行全面精确分析的同时,保证了分析运算的实时性。
    MI-7000 系列数据采集与分析仪能完成例如数据采集与信号分析、数据记录、结构试验模态分析、设备运行状态监测、声学倍频程分析、声强与声功率测试、冲击测量与冲击响应谱分析、旋转机械阶比分析等测试任务。同时配备了专业的模块化软件,帮助测试工程师更高效快捷地获得测试结果,并自动生成测试报告。

    功能强大:可以完成多项复杂任务,满足不同测试分析需要;

    可扩展:支持外部控制和数据导出,可通过LabView、VB、VC、CSharp、Delphi 等进行二次开发,扩展;

    并行同步数据采集:所有通道的数据采集并行同步,单通道采样频率高达204.8kHz;

    实时处理:独立于计算机,基于多 DSP 并行运算处理技术,实时查看数据及分析结果;

    高精确度与准确性:输入通道使用独立的 24 位分辨率的 ADC、低噪声硬件设计、以及内置模拟抗混叠和数字滤波器,有效地保证了分析的高精度;

    操作简便:专业测试报告可在试验完成后自动生成,格式支持 word、pdf 及直接打印。

    高精度数据采集与分析仪参数

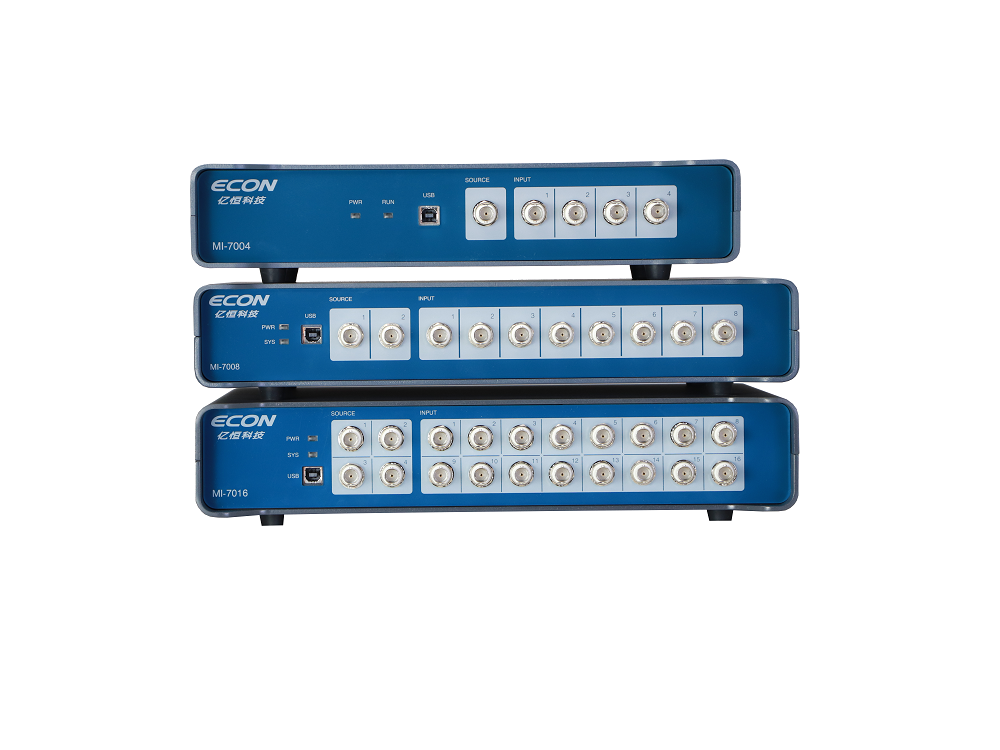

    型号 MI-7004 MI-7008 MI-7016
    输入通道 4 8 16
    输出通道 1 1 1
    数字滤波 模拟滤波+数字滤波,阻带衰减>160dB/Oct
    电压范围 ±10 PEAK
    分辨率 24位
    动态范围 120dB
    通道匹配 相位<0.5度,幅值<±0.05dB (DC-21kHz)
    采样频率 204.8kHz每个通道同步并行采样
    耦合方式 DC(差分/单端),AC (差分/单端),IEPE,TEDS(可选)

    数据采集与信号分析
    数据记录

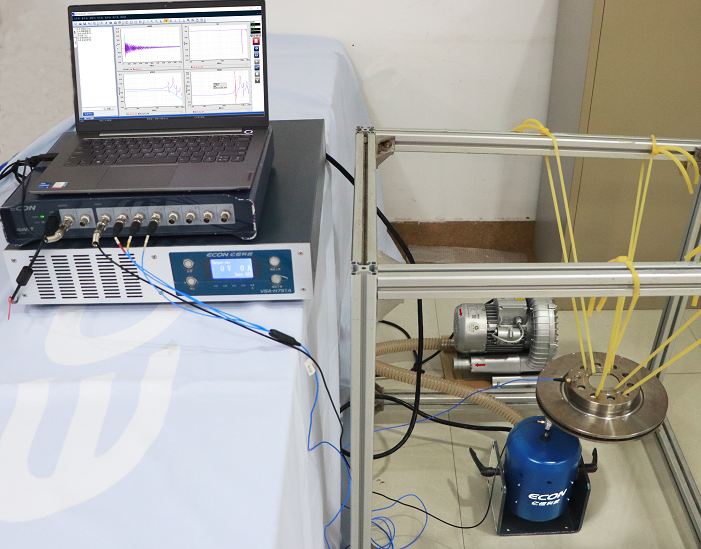

    结构试验模态分析
    设备运行状态监测
    声学倍频程分析
    声强与声功率测试
    冲击测量与冲击响应谱分析
    旋转机械
    阶比分析等
