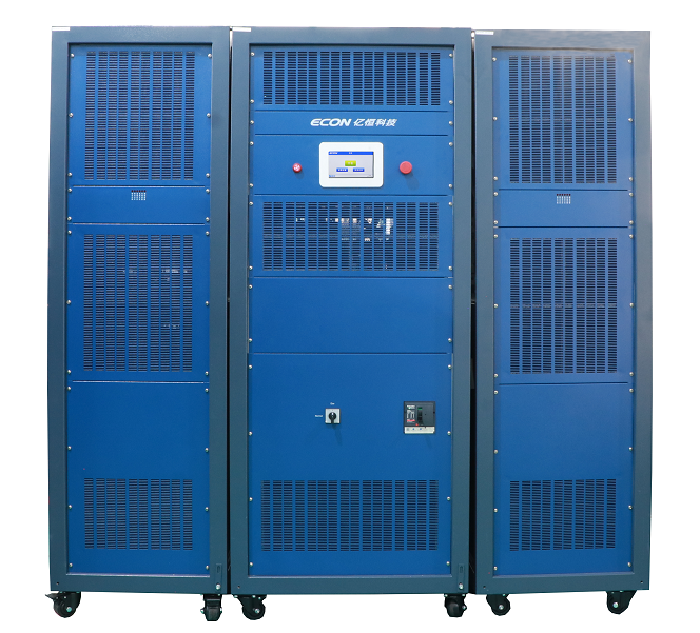

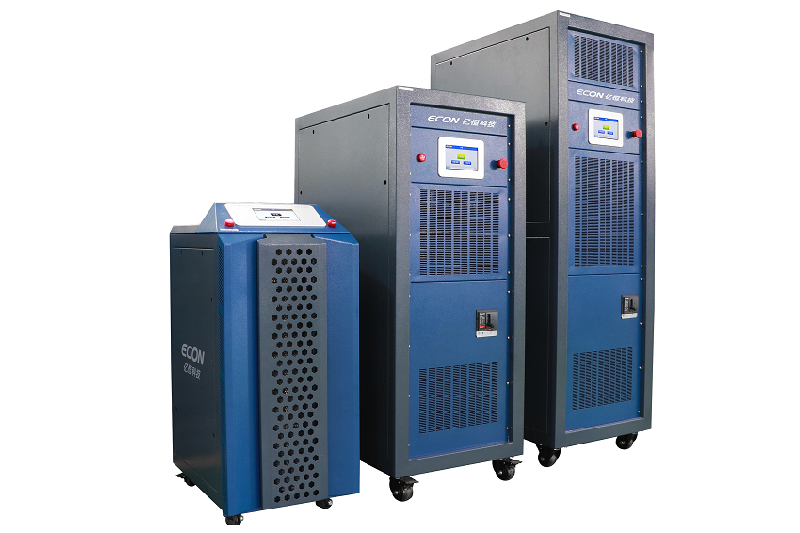

VSA-D系列功率放大器

VSA-D 系列功率放大器是一款采用了多种前沿技术的D 类功率放大器。产品以SPWM 控制技术理论为基础,引入先进的软启动技术,以新型功率器件为载体,实现高功率(1000kVA)、宽频带(DC-10000Hz)的功率输出。
VSA-D 功率放大器产品采用最新的ARM 芯片,实现易操作的人机交互界面,采用多级闭环控制策略,先进的数字控制算法,实现了产品的高性能、低噪声、高可靠性等。VSA-D 系列功率放大器由功率模块,控制模块、电源模块及互锁模块组成,具有操作方便,稳定可靠,配置灵活,结构紧凑,维护方便等突出优点。

1. 4~1000kVA;
2. 采用新型功率器件,具有高耐压,低导通电阻,高频率,高可靠性;
3. 具有自适应中心零位调整功能;
4. 信噪比>70dB;
5. 宽频率范围(DC~10kHz);
6. 自动均流策略,并联均流不平衡度<1%;
7. 3 倍瞬时电流输出,适用于随机、冲击试验;
8. 高转换效率,>93%;
9. 良好的风冷设计;
10. 完备的互锁保护功能:输出过压、过流,放大器过温,振动台过位移,水平滑台过位移,冷却系统失效,输出电源欠压,功率放大器模块单元失效,励磁电源失效,三相供电失效等。



功率放大器系统参数
功放型号 VSA-D402A VSA-D802A VSA-D123A VSA-D243A VSA-D323A VSA-D563A
最大输出功率(kVA) 4 8 12 24 32 56
信噪比(dB) >70 >70 >70 >70 >70 >70
额定输出电压(Vrms) 120 120 120 120 120 120
额定频率范围(Hz) 1-10000 1-10000 1-10000 1-10000 1-10000 1-10000
频率响应(5-8000Hz)  ± 0.5dB ±0.5dB ±0.5dB ±0.5dB ±0.5dB ±0.5dB
谐波失真度(5-6000Hz) ≤1% ≤1% ≤1% ≤1% ≤1% ≤1%
输入阻抗(KΩ) >10 >10 >10 >10 >10 >10
功放效率 >93% >93% >93% >93% >93% >93%
系统保护 具有多种性能保护 具有多种性能保护 具有多种性能保护 具有多种性能保护 具有多种性能保护 具有多种性能保护
重量(kg) 145 145 390 600 660 820
