    液压振动台

    大推力:从几吨到几百吨,满足不同试验的需求;
    低频率:频率可达到0.1Hz-400Hz;
    大位移:位移可达到±200mm;
    多自由度:从垂直或水平的单自由度试验,到三轴六自由度试验;
    采用德国技术,系统可靠性高。

    地震模拟试验台

    地震模拟试验台(即 地震模拟振动试验系统)在水平、垂直方向都可以灵活的布置作动缸,采用尊龙凯时-人生就是博的振动控制器和伺服控制器,实现双水平(X-Y向)、三轴向、三轴六自由度振动控制,提供不同推力的振动台和承载台面,满足不同的地震模拟试验的要求。主要用于土木工程结构,电力、通信、核电等机电设备抗震能力的试验,该振动系统推力大,行程长,能模拟极低频率的地震波,从而可以评价土木结构的抗震能力。

    地震模拟试验台满足《JGJ 101- 96 建筑抗震试验方法规程》的设备要求,能够准确的复现各种地震波(例如EI-Centro地震波,人工合成的地震波等),用户只需根据试验要求及结构特点等因素,在建筑物结构模型上布置数量不等的加速度和应力测点,通过采集这些测点的地震反应(加速度, 位移, 动应力)来研究整体结构和主要构件在地震作用下的变形规律和受力状态。

    同时,该地震模拟振动台可按照客户的需求灵活定制,并参考国内外地震模拟试验标准完成相应的地震模拟试验。例如GR-63-CORE ISSUE3-2006、GB/T 13540-2009《高压开关设备和控制设备的抗震要求》、GB/T 2424.25-2000《电工电子产品环境试验 第3部分:试验导则 地震实验方法》等。

    道路模拟试验台

    道路模拟试验可广泛的应用于汽车零部件的性能测试,例如座椅、悬挂、刹车、仪表与乘员试验。

    两轮整车道路模拟系统

    该道路模拟振动台在垂直方向布有2个作动缸,主要用于摩托车的道路谱模拟试验,该振动系统推力大,行程长,能准确模拟再现摩托车在实际道路运行时的振动环境,从而可以评价摩托车悬架系统的安全性以及驾驶的舒适性。该系统结构紧凑,满足用户所要求的性能指标。同时,该系统配置灵活,可按照客户要求,量身定制摩托车道路谱模拟方案。

    四轮整车道路模拟系统

    该道路模拟振动台在垂直方向布有4个作动缸,主要用于全路面汽车路谱仿真试验。该系统推力大,能准确模拟再现汽车在实际道路运行时的振动环境,从而可以评价汽车悬架系统的安全性以及驾驶的舒适性。该系统结构紧凑,满足用户所要求的性能指标,可按照客户的需求,安装在地基上,或安装于可移动的质量块上。

    包装运输试验台

    包装运输试验系统结构紧凑,操作简便。在垂直方向布有一个作动缸,采用尊龙凯时-人生就是博的振动控制器和伺服控制器,主要用于模拟产品包装在运输过程中经历的真实的振动环境,从而可以评价产品抵抗运输风险的能力。该系统满足包装运输试验规范的要求。同时,振动台台体满足用户定制要求,可以安装在地基上,也可以安装于反作用质量块上。用铝材配合手轮机构固定被测产品,方便灵活。

    依据试验方法:
    GB/T 4857.7-2005包装 运输包装件基本试验 第7部分:正弦定频振动试验方法
    GB/T 4857.10-2005包装 运输包装件基本试验 第10部分:正弦变频振动试验方法
    GB/T 4857.23-2003包装 运输包装件 随机振动试验方法

    结合先进的振动控制器实现更准确、更可靠的控制

    Premax MIMO振动控制器 Premax VT-6008伺服振动控制器
    • PXI总线结构,实时操作系统
    • 单机16-64个输入通道
    • 每个输入通道独立的24位ADC
    • 多DSP并行处理技术
    • 100/1000MB以太网接口
    • 灵活丰富的软件模块
    • 伺服与振动控制于一体
    • 频率范围:0.1Hz-1,000Hz
    • 集成PID控制
    • 双闭环控制
    • 数字显屏
    • 可靠的系统以及用户定制的系统设计

    系统采用了尊龙凯时-人生就是博先进的数字式振动控制器和三参量伺服控制器,有效保证了伺服控制精度,系统的稳定性、可靠性和准确性;并在非线性修正、改善控制频响特性等方面性能卓越。

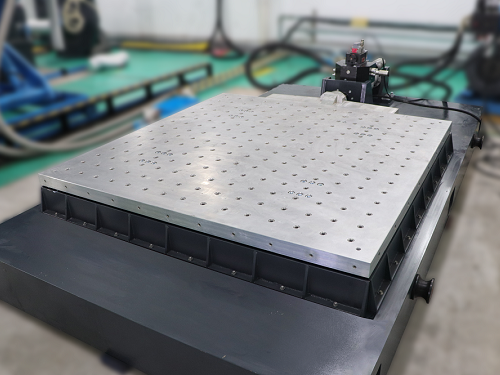

    水平液压振动试验系统参数
    设备型号 滑台型号 台面尺寸(mm) 正弦推力(kgf) 频率范围(Hz) 最大位移(mm) 最大速度(m/s) 最大负载(kg) 泵站型号 基础配置
    HVS-25 HHT-800 800×800 2500 0.1-160 220 1 500 HPU-120 混凝土基础
    HHT-1000 1000×1000
    HVS-50 HHT-800 800×800 5000 0.1-160 220 1 1000 HPU-200 混凝土基础
    HHT-1000 1000×1000
    HHT-1200 1200×1200
    HVS-100 HHT-1000 1000×1000 10000 0.1-120 220 1 1500 HPU-400 混凝土基础
    HHT-1200 1200×1200
    HHT-1400 1400×1400
    HVS-150 HHT-1200 1200×1200 15000 0.1-120 220 1 2000 HPU-600 混凝土基础
    HHT-1400 1400×1400
    HHT-1600 1600×1600



    垂直液压振动试验系统参数
    设备型号 扩展台面型号 台面尺寸(mm) 台面质量(kg) 正弦推力(kgf) 上限频率(Hz) 最大位移(mm) 最大速度(m/s) 最大负载(kg) 泵站型号 基础配置
    HVS-25 HVT-800 800×800 122 2500 0.1-160 220 1 500 HPU-120 混凝土基础
    HVT-1000 1000×1000 187
    HVS-50 HVT-800 800×800 122 5000 0.1-160 220 1 1000 HPU-200 混凝土基础
    HVT-1000 1000×1000 187
    HVT-1200 1200×1200 326
    HVT-1400 1400×1400 481
    HVS-100 HVT-1000 1000×1000 187 10000 0.1-120 220 1 1500 HPU-400 混凝土基础
    HVT-1200 1200×1200 326
    HVT-1400 1400×1400 481
    HVS-150 HVT-1200 1200×1200 326 15000 0.1-120 220 1 2000 HPU-600 混凝土基础
    HVT-1400 1400×1400 481
    HVT-1600 1600×1600 668



    液压加载试验系统参数
    系统型号 HTS-25.2 HTS-25.4 HTS-50.4
    正弦推力(kgf) 2500 2500 5000
    激振器数 1 1 1
    激振方向 垂直 垂直 垂直
    频率范围(Hz) 0.1-50 0.1-50 0.1-50
    最大位移(mm) 220 220 220
    最大速度(m/s) 1 1 1
    静态误差(%FS) 0.1 0.1 0.1
    立柱形式 2立柱 4立柱 4立柱
    泵站配置型号 HPU-120 HPU-120 HPU-200
    基础形式 混凝土基础 混凝土基础 混凝土基础
    系统重量(kg,不含液压泵站) 2000 2500 2800



    双轴向液压振动试验系统
