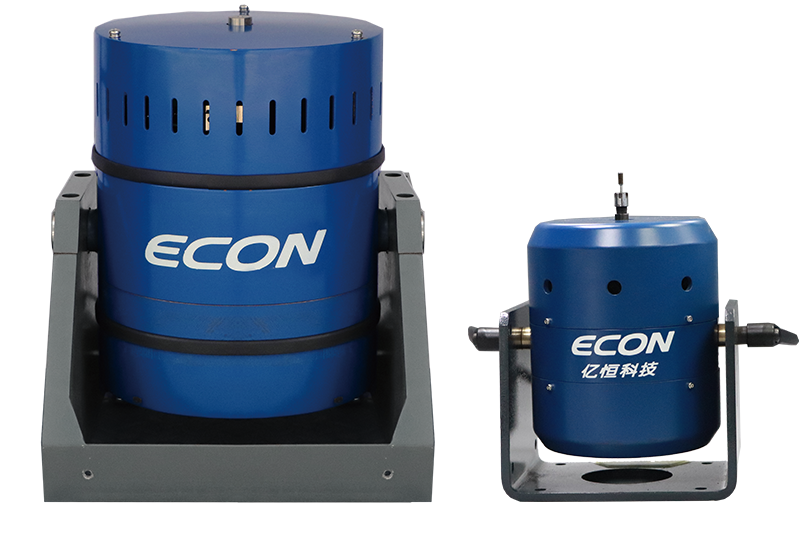

模态激振器

VE-M 系列激振器是一种励磁式、宽频带的激振器,激振力范围 100-1000N,频率范围 DC-10000HZ。具有低横向振动和高轴向振动应力,可实现垂直、水平多方向振动,而且稳定可靠,非常适合于模态激励应用。
模态试验主要用于确定目标产品的结构特性,包括固有频率、阻尼比和模态振型。最终目标是通过试验的手段获得振动系统的结构特性,从而为系统的振动特性分析、故障诊断和预报以及结构动力特性的优化提供参考和依据。
尊龙凯时-人生就是博的模态试验系统是由小型激振器或力锤、数据采集与分析仪及模态软件、传感器与功率放大器等组成,具备低成本、便携性、快速高效等特点。

高频大推力激振器特点

宽频带、体积小、激振力大、刚度强;

激振杆通过通孔动圈长度可调,夹紧位置可调,与试验件连接方便;

带电子零位控制,轴向刚度可调,几乎不给试验件增加附加刚度;

通过耳轴基座,在安装和对中激振器时提供灵活性和旋转能力;

行程长度可达 25.4mm,适用于各种刚度的结构,以及低频需要悬吊激振器的结构试验。

模态试验系统特点

支持激振器或力锤激励的模态试验;
基于多款数据采集与分析仪平台,适合各类模态试验场合丰富的触发功能和各种可调节的窗函数,使获取的数据更加便捷、精确;
集成正弦扫频、白噪声、触发随机等多种信号源,为激振器激励提供便利;
试验数据通用性,支持 Econ Test、ME'scope 等多种模态分析软件。

200N激振器

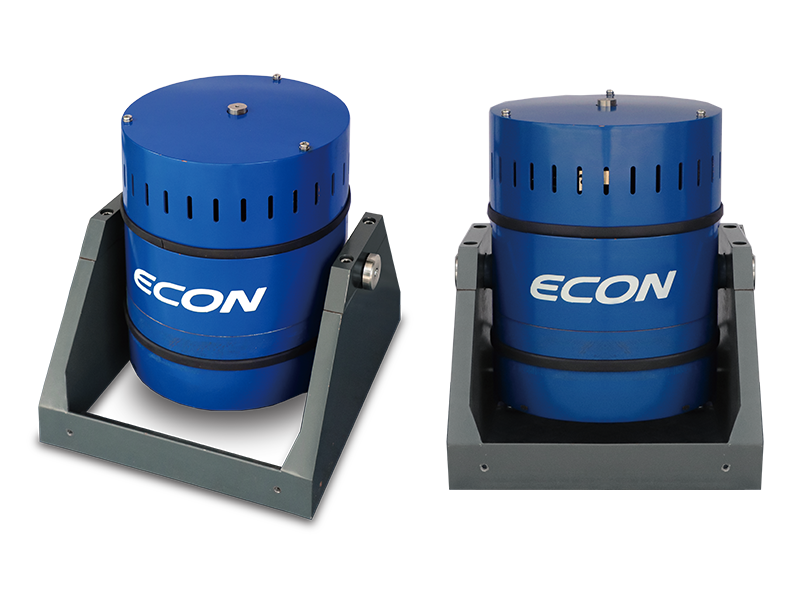

1000N激振器





模态激振器参数
激振器型号 VE-5110M VE-5120M VE-5150M VE-51100M
正弦推力Peak(N) 100 200 500 1000
频率范围(Hz) 2-7k 2-7k 2-5k 2-6.5k
最大位移p-p(mm) 13 13 25.4 25.4
最大速度(m/s) 1.5 1.5 1.5 2
运动部件等效质量(kg) 0.3 0.3 0.45 1.7
台体重量(kg) 14 11 25 130
尺寸(L×W×H)(mm) 180×300×230 180×300×230 350×250×330 472×394×510
冷却方式 自然冷却 风冷 风冷 风冷

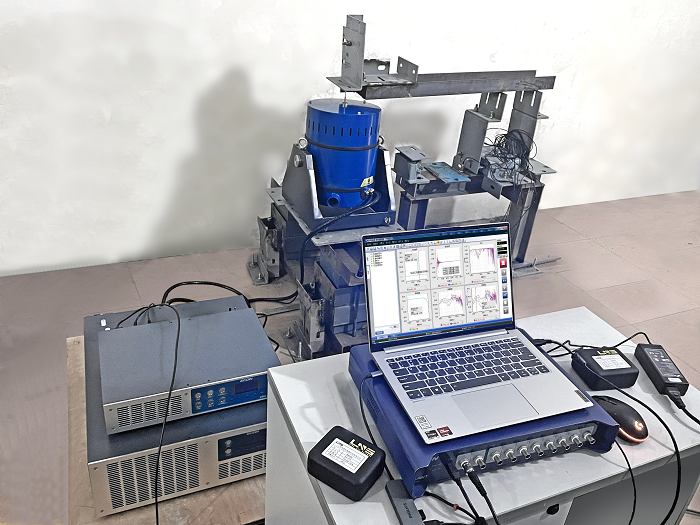

钢结构激励试验





双台并激飞机模型

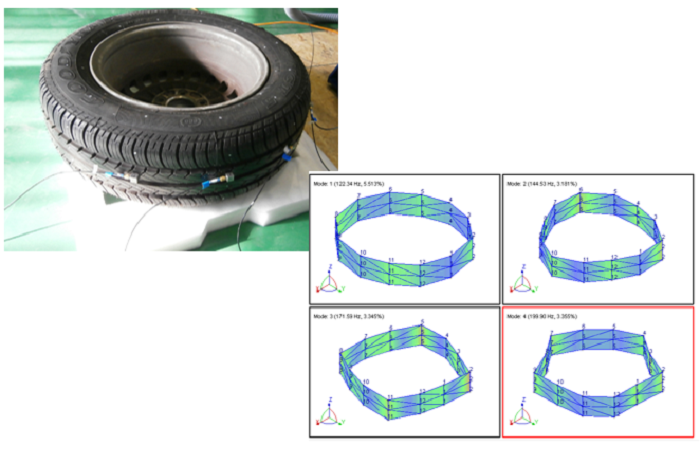

汽车轮胎模态试验

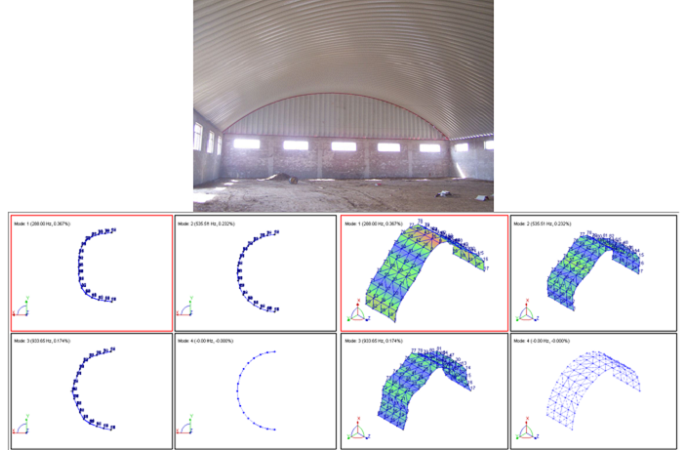

厂房钢架模态试验

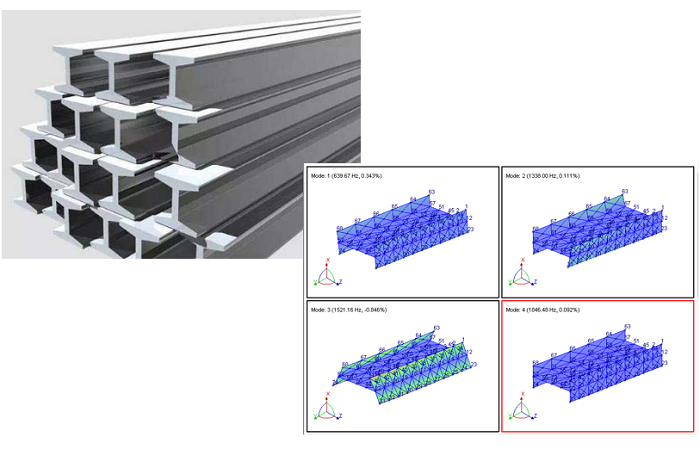

工字钢模态试验
