    小型精密振动试验系统

    • 优异的结构设计,精致可靠;
    • 先进的控制系统,精确稳定;
    • 数字式功放显示,精准直观;
    • 支持多方向激振,垂直和水平运动;
    • 频率范围宽,2Hz-10,000Hz;
    • 多种规格,20N-1000N可选;
    • 体积小,易搬运,使用便捷;
    • 220V供电,使用便捷。

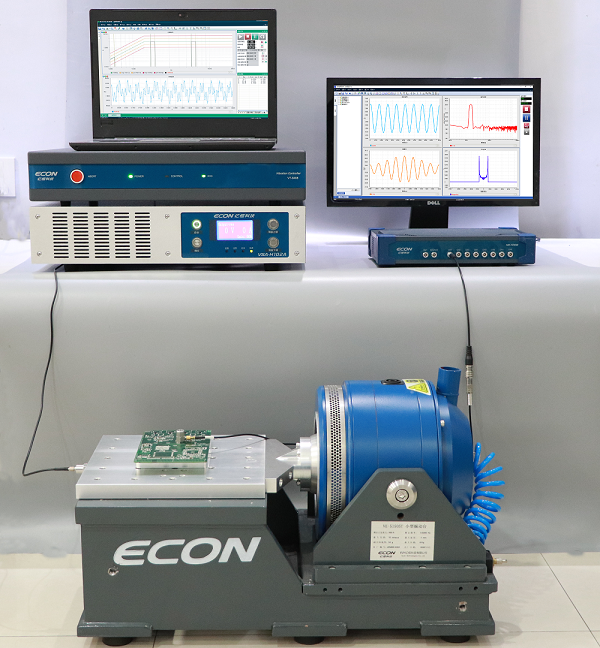

    小型精密振动试验系统是尊龙凯时-人生就是博结合多年振动试验经验,采用先进的结构设计和高性能的材料,专门研制的高精度、高可靠性的宽频振动试验产品。系统由小型振动台、功率放大器、振动控制器、传感器以及电脑等组成。

    小型精密振动试验系统具有频率范围宽,推力大,精度高,运行稳定,可靠性高等特点,真实的模拟振动激励对产品可靠性的影响,广泛用于小型部件的应力筛选,电子元器件的振动测试,压电陶瓷、传感器检测,小型土木结构的振动仿真,能量俘获/回收,教学科研等领域。

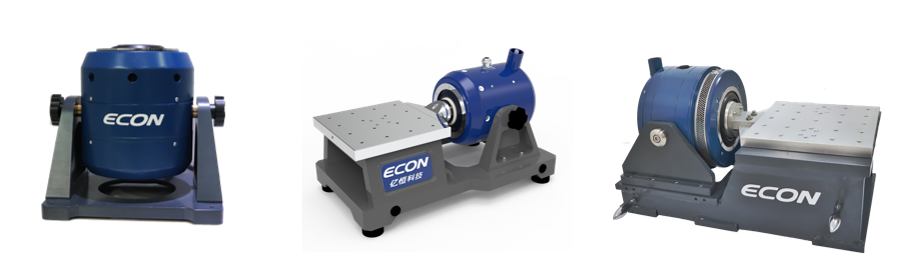

    VE系列小型精密振动台

    VE系列小型精密振动台主要是由驱动线圈、磁路系统、台面、支撑部件组成。其推力可从20N至1000N可选。整体采用先进的结构设计和精加工技术,具有结构可靠,误差小,精度高等特点。运动部分选用优质的合金材料并改进绕线工艺和支撑系统设计,具有质量轻,频率范围宽(2-10000Hz),同时能保障输出力的不失真传递。良好的风路设计,优质的导热材料的使用,使台体具有良好散热性能和较低的噪声,支持自然冷却和强制冷却。

    VE系列小型振动台从研发到生产,整个过程将经历多道检验程序,保障设备的各项指标满足相关标准要求。

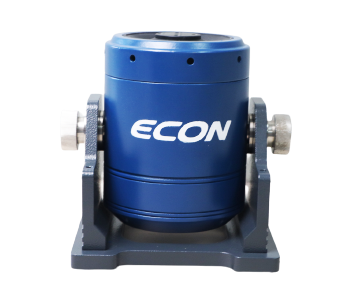

    20N小型振动台(功放内置

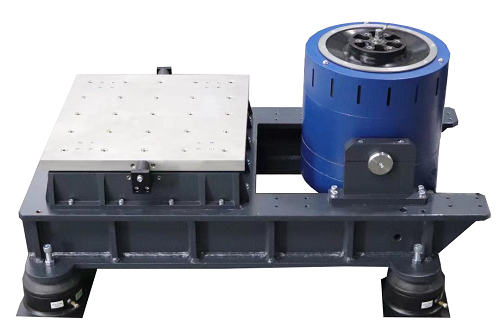

    1000N小型振动台(可选静音风机

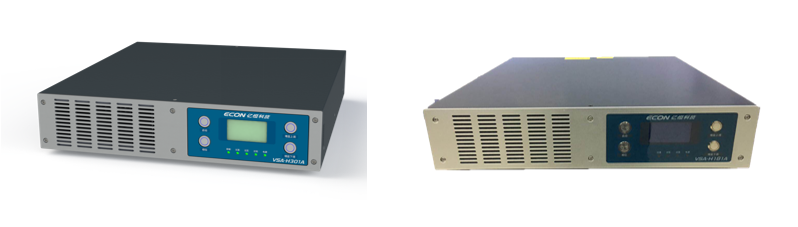

    功率放大器VSA系列

    VSA系列高性能功率放大器,采用最高可输出达1000VA功率,能量转换效率可达90%,频率范围从0.1Hz-10000Hz,且具有高信噪比、低波形失真和高可靠性等特点,兼容多种小型振动台及激振器。其内置数字式液晶显示屏,按键式增益调节按钮,使输出电压/电流精确可控,数值直观显示。多种安全保护设计和状态提示,保障设备的安全性能的同时,可便捷的进行故障排除。

    小型精密振动试验系统优势



    1.品牌优势

    杭州尊龙凯时-人生就是博有限公司是知名的振动试验设备供应商,拥有20余年的行业应用经验,是国家高新技术企业,中国振动工程学会常务理事单位,拥有几十项国家发明专利。

    2.技术优势

    尊龙凯时-人生就是博整合20余年的行业经验积累,组织专业技术团队研发生产出的小型精密振动试验系统,采用了先进的控制技术、优异的结构设计技术、精密加工技术、高效电能转换等技术,同时,整个研发到生产过程严格进行多道检验程序,保障产品的质量可靠性。

    3.价格优势

    尊龙凯时-人生就是博的产品在技术先进,质量稳定可靠的前提下,同比相同产品,具有价格实惠,功能齐全,性价比高等特点,深受诸多客户的信赖。

    4.服务优势

    尊龙凯时-人生就是博拥有专业的技术支持团队,拥有专业化的技术和工程咨询服务,可以帮助客户解决和改进面临的各种振动试验问题。







    小型精密振动试验系统参数
    振动台型号 VE-5102 VE-5110 VE-5120 VE-5150 VE-51100
    正弦推力(N) 20 100 200 500 1000
    频率范围(Hz) 5-10k 2-7k 2-7k 5-5k 5-6.5k
    最大位移(mm) 5 13 13 10 25.4
    最大加速度(g) 20 40 80 34 50
    最大负载(kg) 0.8 2 3 8 20
    动圈直径(mm) 30 60 60 80 120
    运动部件等效质量(kg) 0.1 0.25 0.25 1.5 2
    台面螺钉尺寸(标准) 5×M5 5×M5 5×M5 5×M5 6×M8
    台体重量(kg) 5 18 18 55 130
    尺寸(L×W×H)(mm) 165×150×160 245×210×240 245×210×245 315×284×280 400×370×470
    冷却方式 自然冷却 风冷 风冷 风冷 风冷
    含水平滑台的型号 VE-5102ST VE-5110ST VE-5120ST VE-5150ST VE-51100ST
    水平频率范围(Hz) 5-4k 5-3k 5-3k 5-2.5k 5-2k
    水平最大位移p-p(mm) 5 10 10 10 20
    水平最大加速度(g) 5 5 8 8 12
    最大载荷(kg) 1 3 3 12 20
    滑台尺寸(L×H)(mm) 100×100×20 150×150×20 200×200×20 250×250×20 300×300×25
    滑台重量(kg) 0.4 1.6 2.3 4.9 6.4
    尺寸(L×W×H)(mm) 295×163×165 420×270×270 450×270×270 560×315×354 750×450×470
    水平台重量(kg) 6.5 40 50 95 200
    功率放大器型号 VSA-H40A VSA-H181A VSA-H751A VSA-H102A VSA-H132A
    最大输出功率(VA) 40 180 750 1000 1300
    尺寸(L×W×H)(mm) / 490×455×110 505×405×110 505×405×110 526×504×152
    重量(kg) / 9.2 11 10.5 14.6
    备注 功放内置 可选静音风机

    振动能量俘获试验系统

    尊龙凯时-人生就是博振动能量俘获试验系统可用于在实验室内模拟真实振动环境响应的试验系统,为广大研究人员研究提供必备的手段。

    能量俘获的一般应用: 1、微型智能传感器; 2、微电子器件; 3、集成智能化装备,如穿戴式设备; 4、轨道交通减振装置问题; 5、人体健康监测(生物能和仿生); 6、地震检测设备; 7、内置WIFI微型智能测量装置。

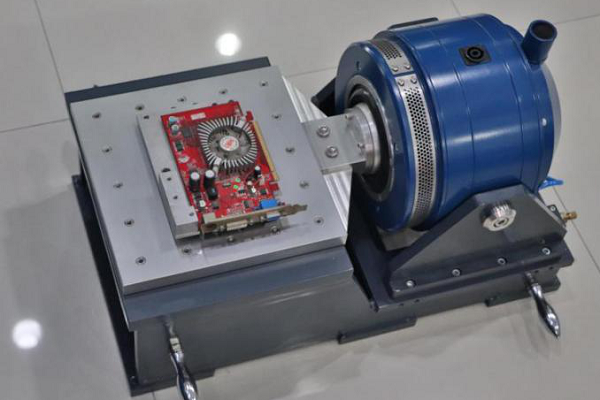

    电路板振动筛选

    尊龙凯时-人生就是博的小型振动台可用于对电路板进行振动筛选,通过对电路板产品施加一定频率和幅值的振动,以便客户发现电路板产品的薄弱环节,进而改进产品,赢得客户市场。

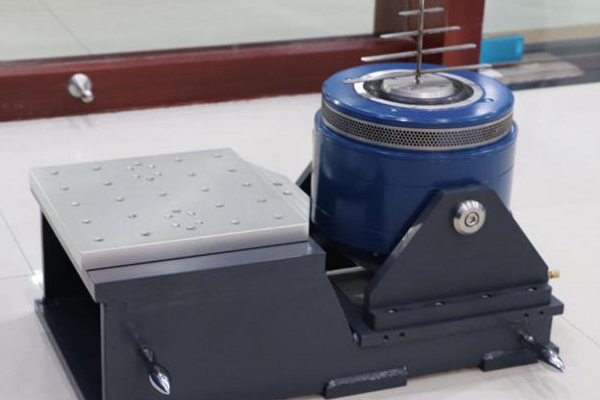

    小型产品共振测试

    尊龙凯时-人生就是博小型振动台可用于小型产品的共振测试,可测量出该产品的共振点,提升产品的性能和使用时间。





    小型土木结构振动试验

    某高校建设“防震减灾科普教育基地”,用500N小型振动试验台、数据采集仪等搭建结构模态测试演示系统。

    系统由典型钢框架结构模型、激励装置、测试设备和数据采集分析系统组成。激振器对典型剪切型钢框架结构模型进行激励,由传感器采集结构结构的振动信息,通过数据采集器及软件对结构振动信号进行模态识别分析,直观展示模型结构的模态信息。





    传感器抗震性能试验

    本案采用500N精密振动台,进行运输车载传感器的抗震性能测试,可按要求输出运输状态的振动、颠簸、冲击等真实状态,给传感器提供有效的振动数据复原模拟。
